Umieszczanie oryginałów (skanowanie z komputera)

W tej części opisano sposób umieszczania oryginałów na płycie szklanej lub w automatycznym podajniku dokumentów (ADF) w celu skanowania. Niewłaściwe umieszczenie przedmiotów może spowodować ich nieprawidłowe zeskanowanie.

Ważne

  • W przypadku umieszczania oryginału na płycie należy pamiętać o poniższych zaleceniach. Niezastosowanie się do następujących zaleceń może spowodować nieprawidłowe działanie skanera lub pęknięcie płyty szklanej.

    • Na płycie szklanej nie wolno umieszczać przedmiotów o wadze przekraczającej 2,0 kg (4,4 funta).
    • Oryginałów umieszczonych na płycie szklanej nie należy dociskać z siłą odpowiadającą ciężarowi równemu lub przekraczającemu 2,0 kg (4,4 funta).
  • Pokrywę dokumentów należy zamykać na czas skanowania.
  • Podczas otwierania i zamykania pokrywy dokumentów nie należy dotykać przycisków na panelu operacyjnym ani ekranu wyświetlacza LCD (ciekłokrystalicznego). Mogłoby to spowodować niezamierzone działanie urządzenia.

Umieszczanie przedmiotów (płyta szklana)

Aby korzystać z automatycznego wykrywania typu i rozmiaru przedmiotów, należy umieszczać je w opisany poniżej sposób.

Ważne

  • Podczas skanowania z podaniem rozmiaru papieru w programie IJ Scan Utility lub ScanGear (sterowniku skanera) dosuń górny róg przedmiotu do rogu płyty szklanej oznaczonego strzałką (znacznikiem wyrównania).
  • Fotografie o nieregularnym kształcie i przedmioty o powierzchni mniejszej niż 3 cm kwadratowe (1,2 cala kw.) mogą nie zostać dokładnie przycięte podczas skanowania.
  • Odblaskowe etykiety dysków mogą nie zostać zeskanowane zgodnie z oczekiwaniami.
Fotografie, pocztówki, wizytówki i płyty BD/DVD/CD Czasopisma, gazety i dokumenty
rysunek: Skanowanie zdjęć, pocztówek, wizytówek lub płyt BD/DVD/CD

Pojedynczy przedmiot:

Umieść przedmiot na płycie szklanej stroną do zeskanowania skierowaną do dołu, pozostawiając między przedmiotem a krawędziami płyty szklanej odstęp o szerokości co najmniej 1 cm (0,4 cala) (obszar oznaczony poprzecznymi paskami). Fragmentów umieszczonych na obszarze z ukośnymi paskami nie można zeskanować.

rysunek: Umieszczanie pojedynczego przedmiotu

Ważne

  • Obrazy dużych przedmiotów (np. fotografii formatu A4), których nie można ułożyć z dala od brzegów/strzałki (znacznika wyrównania) płyty szklanej, mogą zostać zapisane jako pliki PDF. Aby zapisywać w formacie innym niż PDF, należy skanować po określeniu formatu danych.

Wiele przedmiotów:

Między krawędziami płyty szklanej a przedmiotem oraz między poszczególnymi przedmiotami należy zachować odstępy wynoszące co najmniej 1 cm (0,4 cala) (obszar oznaczony poprzecznymi paskami). Fragmentów umieszczonych na obszarze z ukośnymi paskami nie można zeskanować.

rysunek: Umieszczanie wielu przedmiotów

: co najmniej 1 cm (0,4 cala)

Uwaga

  • Można umieścić do 12 elementów.
  • Krzywe ułożenie przedmiotów (odchylenie do 10 stopni) jest korygowane automatycznie.
rysunek: Skanowanie gazet, czasopism lub dokumentów

Umieść przedmiot na płycie szklanej stroną do zeskanowania skierowaną do dołu i przysuń górny róg przedmiotu do rogu płyty szklanej wskazanego strzałką (znacznikiem wyrównania). Fragmentów umieszczonych na obszarze z ukośnymi paskami nie można zeskanować.

rysunek: Umieszczanie przedmiotu i dopasowanie go do strzałki na płycie szklanej

Ważne

  • Informacje na temat części, w których nie można skanować elementów, podano w sekcji Ładowanie oryginałów.

Umieszczanie dokumentów (ADF (Automatyczny podajnik dokumentów))

Ważne

  • Uważaj, aby nic nie dostało się do otworu wyjściowego dokumentu. Może to spowodować uszkodzenie drukarki.
  • Skanując dwa lub więcej dokumentów, umieszczaj i wyrównuj dokumenty o tej samej wielkości.
  • Obsługiwane rozmiary dokumentów podczas skanowania z podajnika ADF podano w sekcji Obsługiwane oryginały.

Uwaga

  • Aby zapewnić optymalną jakość skanowania dokumentu, należy go umieścić na płycie.

  1. Upewnij się, że żaden oryginał nie znajduje się na płycie.

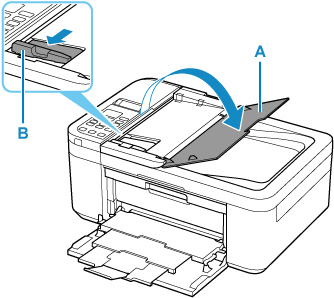

  2. Otwórz tacę dokumentów (A).

  3. Przesuń do końca prowadnicę dokumentów (B).

  4. Umieść dokument w tacy dokumentów stroną do zeskanowania skierowaną do góry.

    Wsuwaj dokument, dopóki się nie zatrzyma.

  5. Dopasuj prowadnicę dokumentu do szerokości dokumentu.

    Prowadnicy dokumentów nie należy dosuwać do dokumentu z użyciem nadmiernej siły. W takim wypadku dokument może zostać pobrany nieprawidłowo.
